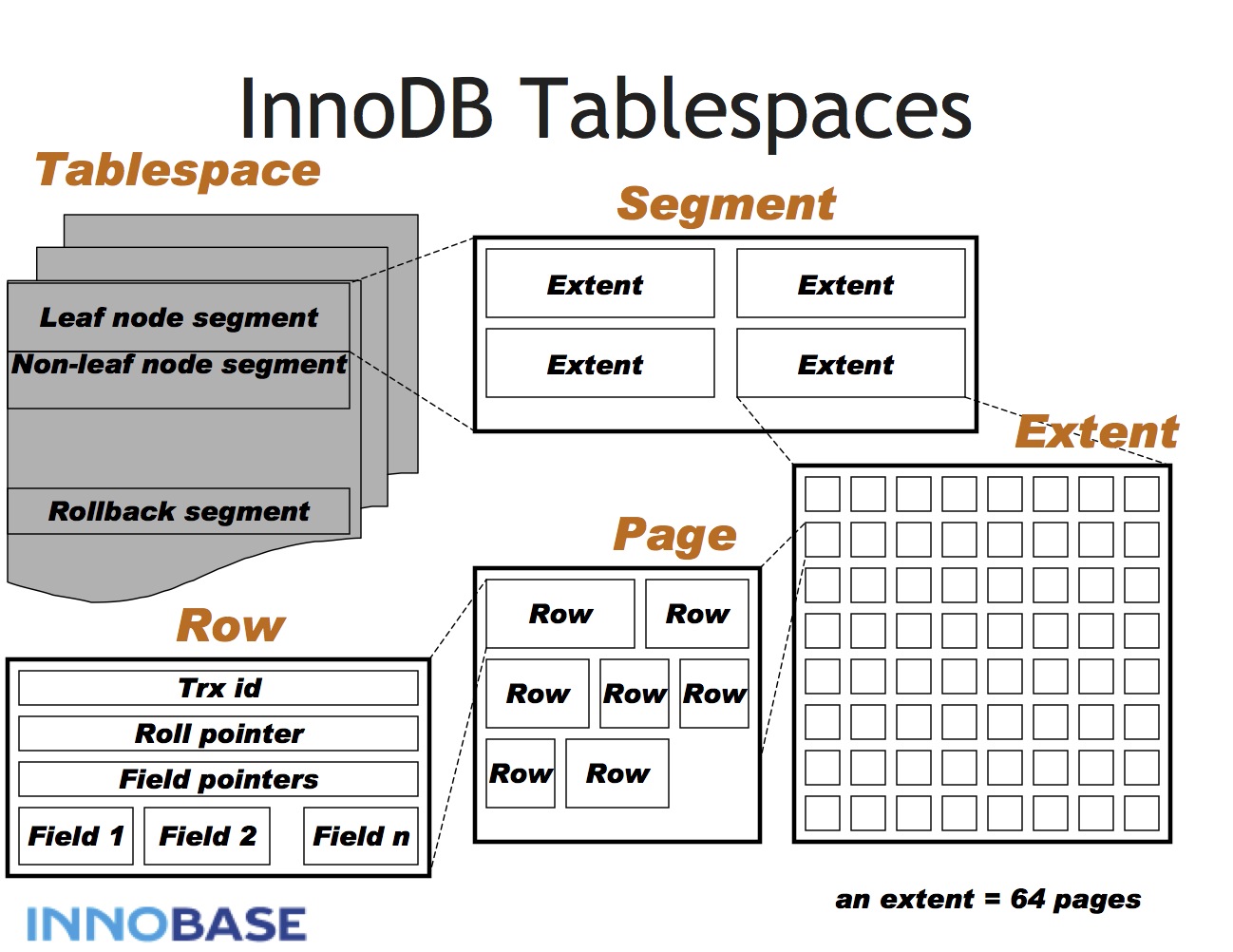

Innodb 表空间结构

页类型

• 数据页（B-tree Node）
• undo页（undo Log Page）
• 系统页（System Page）
• 事务数据页（Transaction system Page）
• 插入缓冲位图页（Insert Buffer Page）
• 未压缩的二进制大对象页（Uncompressd BLOB Page）
• 压缩的二进制大对象页（compressd BLOB Page）

页大小

默认16k(若果没有特殊情况，下面介绍的都是默认16k大小为准) 一个页内必须存储2行记录，否则就不是B+tree，而是链表了

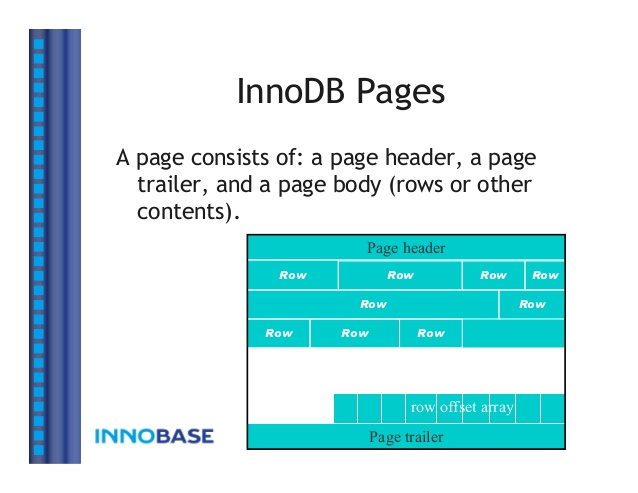

page 结构

问题： Row 在上面这张图上为什么长短不一？

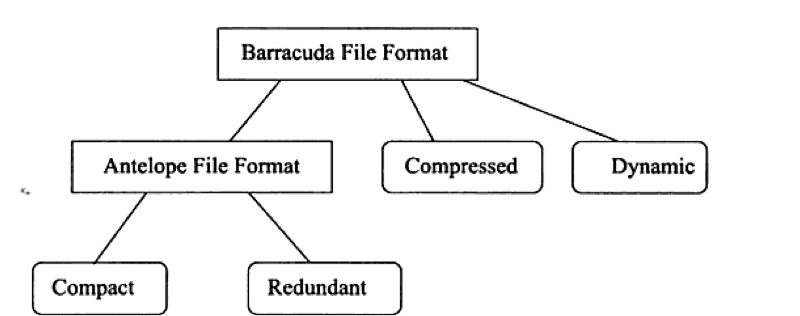

row 文件格式

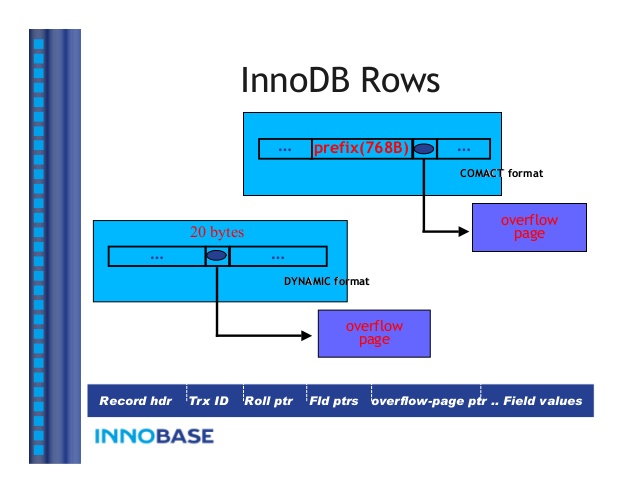

• COMPACT(紧凑的) & REDUNDANT（冗余；过剩的；过多的）

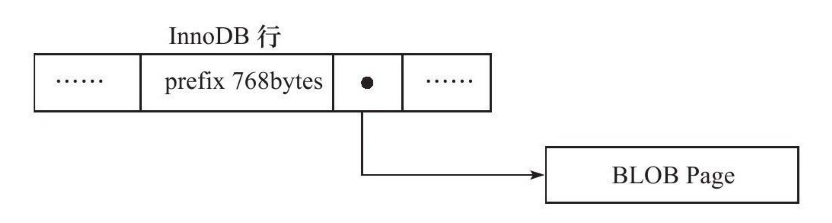

  存row里面存一部分(first 768 bytes)，多余的存到overflow pages.

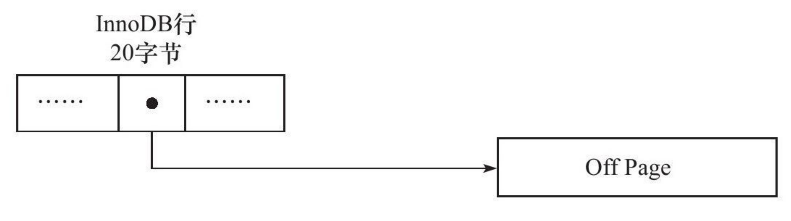

• DYNAMIC（动态的） and COMPRESSED（压缩的）

  全部存到溢出页中

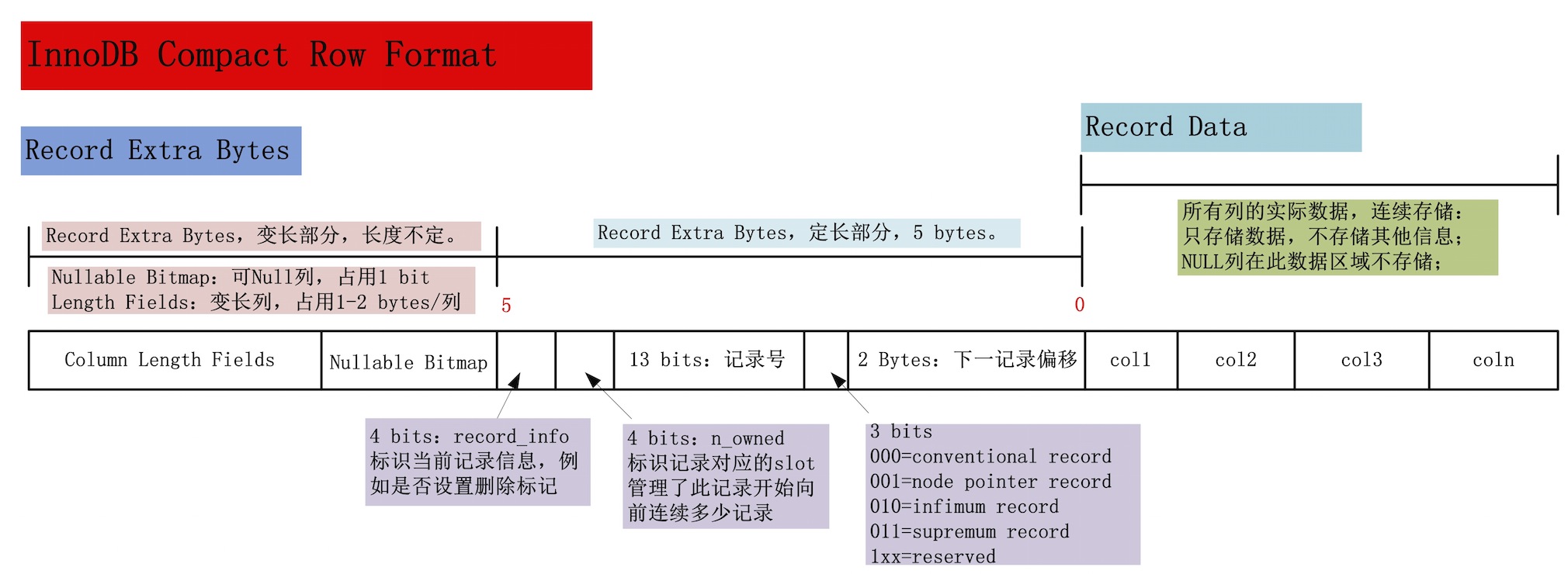

• Compact row format

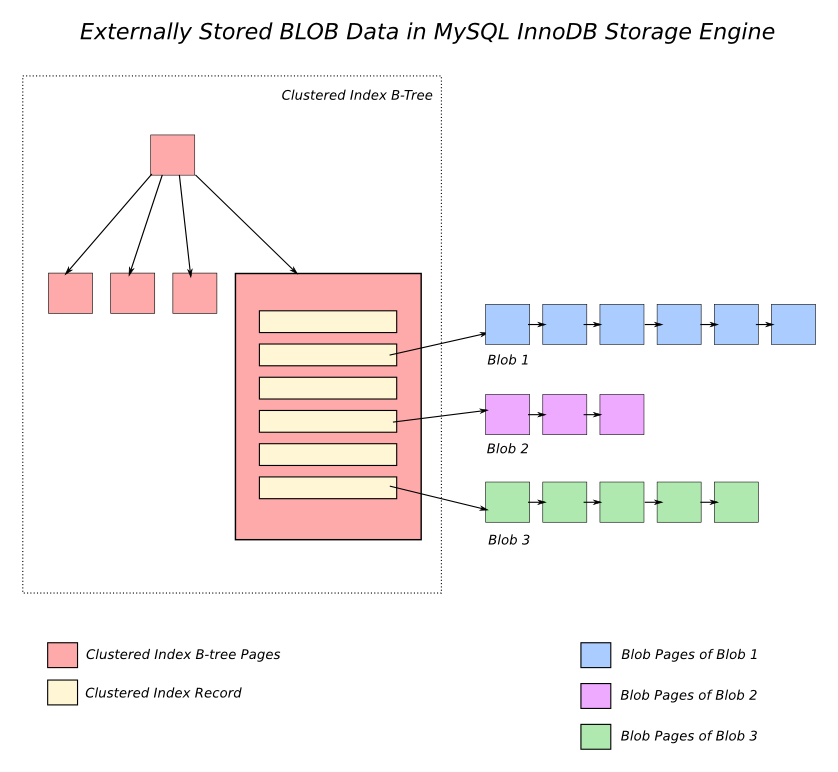

overflow pages 溢出页

• 溢出页里面的数据如何存储？

  singly-linked lists
